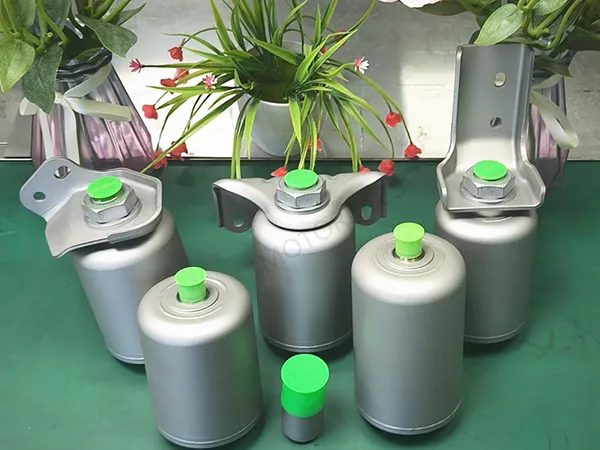

메탈 벨로즈 어큐뮬레이터
  • 메탈 벨로즈 어큐뮬레이터
  • 메탈 벨로즈 어큐뮬레이터
  • 메탈 벨로즈 어큐뮬레이터

    자동차 및 산업 분야의 유압 및 공압 시스템에서 정밀 유체 제어를 위한 에너지 저장 부품

    정밀 금속 벨로우즈 어큐뮬레이터는 금속 벨로우즈를 핵심 격리 요소로 사용하는 고정밀 에너지 저장 및 동적 조절 장치입니다. 이는 고주파 응답, 극저 누설, 그리고 청정한 작동 환경이 요구되는 유압 및 공압 시스템에 널리 적용됩니다.

    그 정밀성은 제조 정확도, 동적 응답 능력, 밀봉 신뢰성, 그리고 매우 안정적인 용량 제어에 반영됩니다. 기존의 피스톤식 또는 다이어프램식 축압기와 비교할 때, 금속 벨로우즈 축압기는 높은 신뢰성과 정밀성이 요구되는 응용 분야에 더 적합합니다.

    정밀 금속 벨로즈 어큐뮬레이터는 금속 벨로즈 어셈블리를 중심으로 하며, 고압 엔드캡, 금속 벨로즈, 주입 엔드캡, 유체(또는 가스) 포트, 주입 밸브 및 기타 기능 부품으로 구성됩니다. 그 작동 원리는 금속 벨로즈의 유연한 변형을 이용하여 가스와 매질을 분리하고 효율적인 에너지 변환을 구현하는 것입니다.

    가격 조회

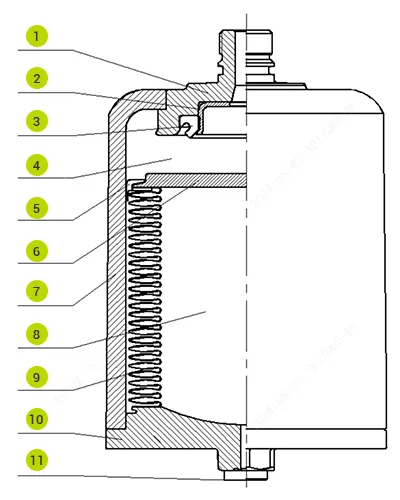

    구조 구성
    구조 구성
    • 오일 엔드 캡
    • 고정 링
    • 씰링 링
    • 오일 챔버
    • 가이드 링
    • 밀봉 커버
    • 실린더
    • 가스실
    • 풀무
    • 엔드 캡
    • 가스 밀봉 캡

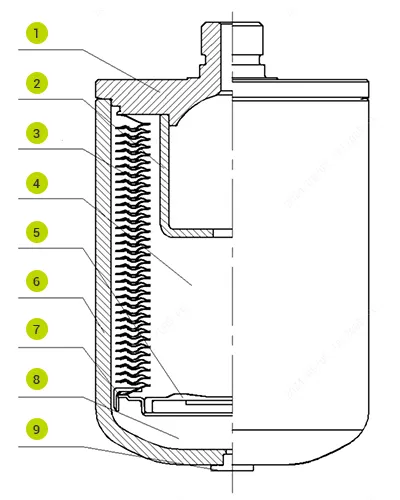

    구조 구성
    • 오일 엔드 캡
    • 지원 슬리브
    • 풀무
    • 오일 챔버
    • 밀봉 덮개
    • 실린더
    • 가이드 링
    • 가스실
    • 가스 밀폐 캡
    작동 원리
    • 에너지 저장
      에너지 저장
      시스템 압력이 축압기의 설정 가스 압력을 초과하면, 매체가 벨로를 밀어 내부 가스를 압축합니다. 부피가 감소함에 따라 가스 압력이 증가하며(보일의 법칙에 따라), 시스템 에너지가 저장된 가스의 잠재 에너지로 변환됩니다.
    • 에너지 방출
      에너지 방출
      시스템 압력이 축압기의 내부 가스 압력보다 낮아지면, 가스 압력에 의해 벨로우가 팽창하여 매질을 시스템으로 밀어 넣고 저장된 에너지를 방출합니다.
    • 정밀도
      정밀도
      벨로우즈의 팽창 변위는 압력 변화와 선형적으로 연관되어 있으며(선형성 ≤ 0.5%), 용적 변화의 고정밀 제어가 가능합니다. 마찰 부품이 없고(벨로우즈가 엔드 캡에 고정 결합되어 있어 슬라이딩 부품이 없음), 응답 지연이 ≤ 5ms로, 10~100Hz의 압력 변동과 같은 고주파 맥동을 흡수하는 데 적합합니다.
    주요 파라미터
    주요 파라미터

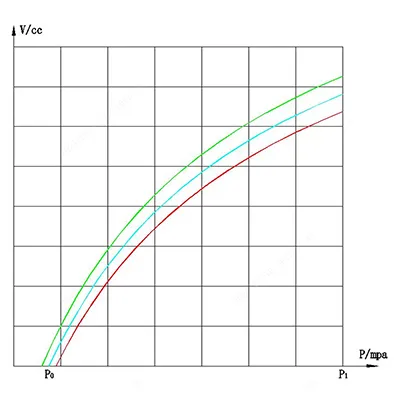

    축압기의 PV 곡선(압력–부피 곡선)은 시스템 압력 P가 변함에 따라 내부 유체 부피 V의 변화를 나타내는 그래프입니다. 이는 주로 축압기의 성능, 특히 에너지 저장 및 방출 과정에서의 동적 거동을 분석하고 이해하는 데 사용됩니다.

    • 프리차지 압력(P0): 오일/유체 측에 압력이 없을 때 축적기에 있는 가스 압력.
    • 작동 압력 (P1): 누적기가 정상 작업 조건에서 도달할 수 있는 최대 작동 압력.
    • 설계 압력 (P2): 축압기가 구조적으로 견딜 수 있도록 설계된 최대 압력.
    • 유효 용적(V0): 프리차지 상태에서의 축압기 가스 챔버 용적.
    • 작동 온도: −40°C ~ 120°C
    • 파열 압력: ≥ 80 MPa
    전통적 축전기와의 비교
    특성 정밀 금속 벨로즈 어큐뮬레이터 피스톤식 축압기 격막식 축압기
    누출률 ≤ 1 × 10⁻⁹ Pa·m³/s 더 높음(마찰 부품의 마모 가능성) 낮음(하지만 고무 노화로 인해 누수가 발생할 수 있음)
    응답 시간 ≤5ms ≥50ms ≤20ms
    볼륨 선형성 ≤0.5% ≥2% ≤1%
    청결 입자 오염 없음(금속 벨로우 구조) 금속 입자 발생 가능성 고무 입자 발생 가능성
    피로 수명(사이클) ≥ 1,000,000 ≥ 500,000 ≥ 300,000
    적용 압력 0.5–31.5 MPa (고압 모델은 최대 70 MPa까지) 0.5-31.5 MPa 0.5-25 MPa
    애플리케이션

    정밀 금속 벨로우즈 어큐뮬레이터의 높은 정밀도, 뛰어난 청정성, 그리고 빠른 응답 특성은 다음 분야에서 선호되는 해결책이 되게 합니다:

    • 반도체 및 전자 제조
      웨이퍼 리소그래피 장비 및 이온 주입 장비의 유압 구동 시스템에서 사용되어 고주파 압력 맥동을 흡수(웨이퍼 처리 정확도 편차 방지)합니다. 누출이 전혀 없고 입자 오염이 없으며, 클래스 10 클린룸 환경과 같은 초정밀 청정 요구사항을 충족합니다.
    • 정밀 기계 공구 및 로봇공학
      스핀들 유압 밸런싱 시스템에서는 순간적인 압력 변동(고속 절삭 중 부하 변화 등)을 보상하여 스핀들 속도의 안정성을 확보합니다(변동 ≤ ±1 rpm). 협동 로봇 관절 구동에서는 순간적인 에너지 보상을 제공하여 서보 모터의 전력 소비를 줄입니다.
    • 의료 장비
      수술 로봇(예: 복강경 기구 구동)의 유압 액추에이터에서는 정밀한 용적 제어가 밀리미터 수준의 움직임 정확도를 가능하게 합니다. 혈액 투석 장비의 유압 회로에서는 고무 부품이 없기 때문에 혈액 오염 위험이 방지됩니다.
    • 항공우주 및 방위
      위성 자세 제어용 유압 액추에이터에서는 가벼운 티타늄 벨로즈와 높은 신뢰성이 −50°C에서 150°C까지 안정적인 작동을 가능하게 하며, 에너지를 저장하고 방출하여 자세 조정을 지원합니다. 미사일 유도 시스템에서는 엔진 진동으로 인한 압력 충격을 흡수하여 제어 정확도를 보장합니다.
    생산 능력 및 환경 요구사항

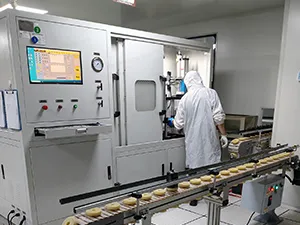

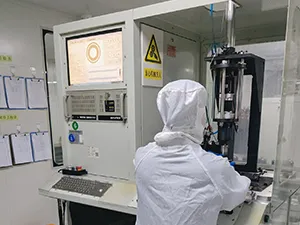

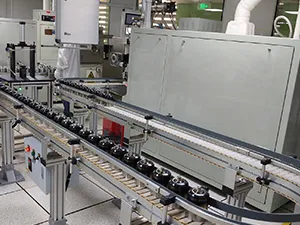

    • 생산 능력
    • 생산 능력
    • 생산 능력
    • 생산 능력

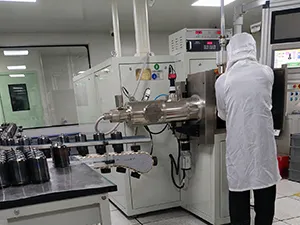

    생산 능력

    • 3개의 자동화 생산 라인을 갖춘
    • 월간 계획 생산량: 100,000대
    • 주요 장비에는 배로우 성형기, 진공 전자빔 용접기, 마이크로빔 플라즈마 용접기, 초음파 결함 검출 장비, 헬륨 누출 검출 시스템, PV 온라인 테스트 시스템, 중주파 인버터 씰링 용접기가 포함됩니다.
    •  축전지 생산을 위한 클린룸 요구사항
    •  축전지 생산을 위한 클린룸 요구사항
    •  축전지 생산을 위한 클린룸 요구사항
    •  축전지 생산을 위한 클린룸 요구사항

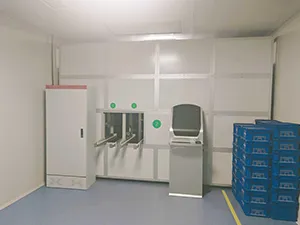

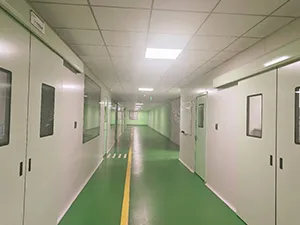

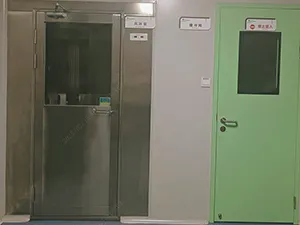

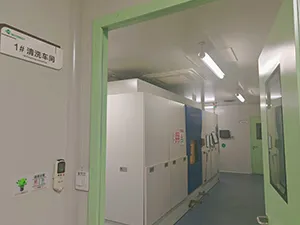

    축전지 생산을 위한 클린룸 요구사항

    • 청정도 수준: 클래스 1,000,000 클린룸
    • 온도 및 습도: 온도 18–28°C, 습도 45–65%
    • 공기 교환율: 시간당 최소 12회 공기 교환
    • 유압 오일 청정도: NAS 청정도 테스트 적용, 주입되는 유압 오일은 NAS 8 이하 수준을 충족해야 함
    • 내부 청결: 오일 주입 전에 적용하는 중량법; 내부 오염은 ≤ 4 mg 이어야 함
    제조 공정 디스플레이

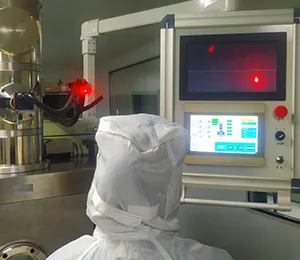

    • 플라즈마 빔 용접플라즈마 빔 용접

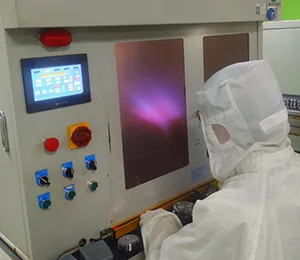

    • 기밀성 테스트기밀성 테스트

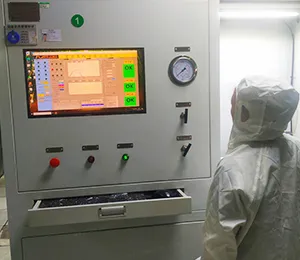

    • PV 성능 테스트PV 성능 테스트

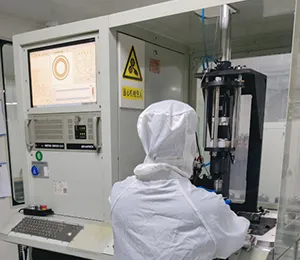

    • 초음파 결함 검사초음파 결함 검사
